Nutenzieh-, Stoß-, und Profiliermaschinen

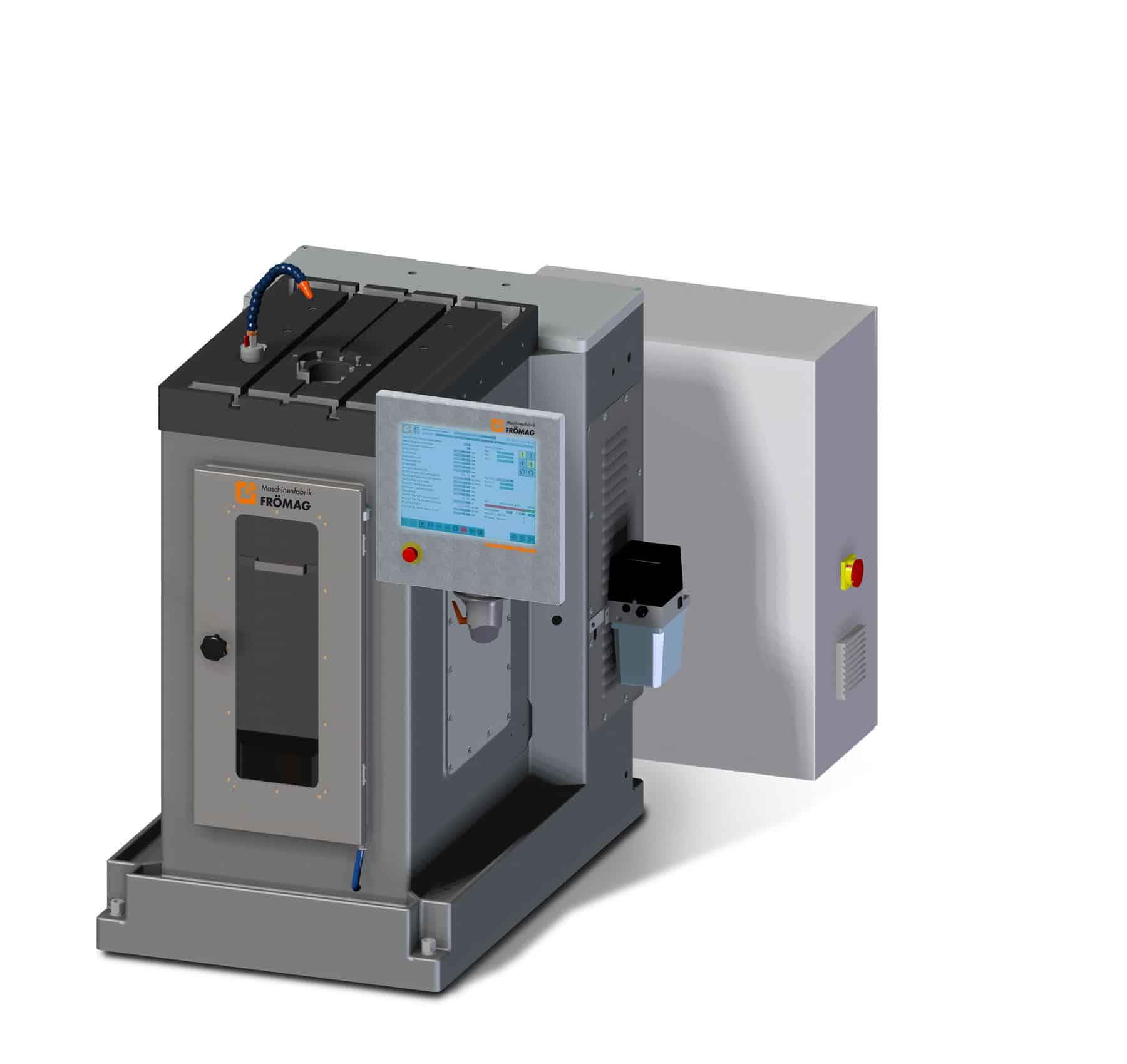

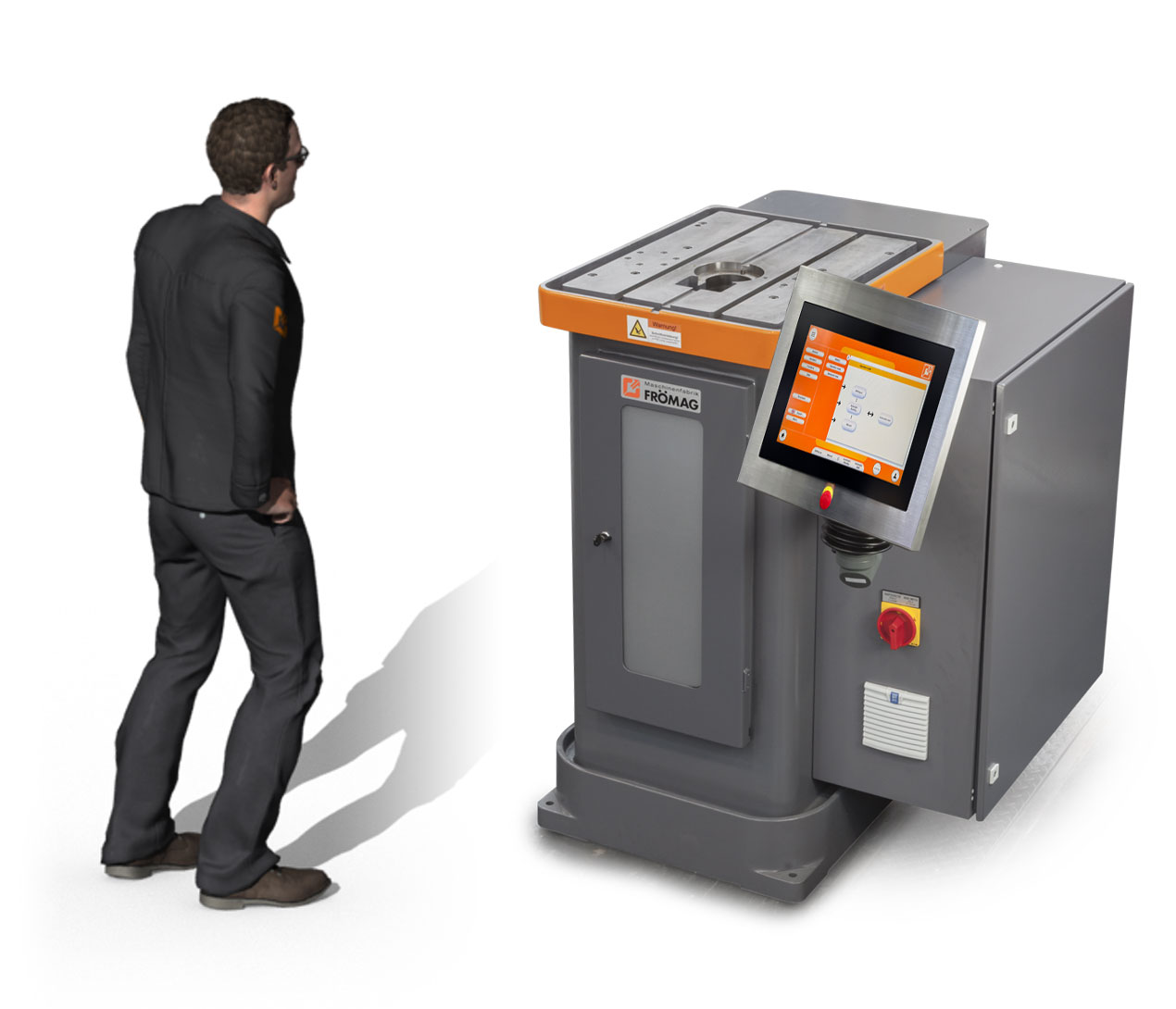

Typ »Rapida E«
Die innovativen FRÖMAG elektromechanischen Nut- und Profiliermaschinen arbeiten bei höchster Qualität mit ausgezeichneter Wirtschaftlichkeit unter Einsatz von hochdynamischen Servo-Antrieben.
- Sehr gute dynamische Eigenschaften des Hub- und Vorschubantriebs, d. h. schnelle Bewegungen und präzises Umsteuern
- Geringer Platzbedarf durch kompakte Bauweise ohne zusätzliches Hydraulikaggregat
- Geringe Fundamenttiefen bei Nutlängen ab 600 mm aufwärts
- Kein Hydrauliköl erforderlich
- Verlängerung der Werkzeugstandzeiten und verbesserte Oberflächengüten durch hohe Laufruhe
- Geringe Wärme- und Geräuschentwicklung
- Kein separates Wegmesssystem da bereits in Servo-Antrieb enthalten
- Intuitive APC2-Steuerungen mit 15″ Display in nahezu allen Sprachen
- Anschnitterkennung, kein Ankratzen, kein manuelles Messen, keine zusätzlichen Eingaben in die Steuerung erforderlich
- Schnelles und einfaches Rüsten
Vorteil des FRÖMAG-Spannsystem: Variable Einstellung der Ausrüstung in der Höhe um auf eine Vielfalt von Werkstücken flexibel reagieren zu können.
Optionen:
- Automatisierung
- Verkettung
- Spannbrücken
- Teilapparate
Kontaktieren Sie uns für weitere Informationen.
| E 32-3 | E 50-3 | E 70-3 | |
| Nutbreite (mm) | 2 – 32 | 2 – 50 | 2 – 70 |
| Nutlänge (mm) | 425/600 | 425/600 | 425/600 |
| Bohrungsbereich | 10 – 130 | 10 – 230 | 10 – 500 |
| Schnitt- und Rücklaufgeschwindigkeit (m/min) | 0 – 15 0 – 30 |
0 – 15 0 – 30 |
0 – 15 0 – 30 |
| Vorschubbereich/Hub (mm) | 0,01 – 1,5 | 0,01 – 1,5 | 0,01 – 1,5 |
| Tragkraft (kN) | 300 | 350 | 350 |
|
Maschinenabmessungen
|
1290* 1100 930 250 |
1290* 1100 930 250 |
1310* 1100 930 250 |
| Maschinentisch L1 x B1 (mm) | 640 x 600** | 640 x 600** | 780 x 600 |
| Antriebsleistung des Hauptmotors | 5,5 KW | 7,5 KW | 11 KW |
* bei Nutlänge 600 Maschinenhöhe = 1310 mm
** bei Nutlänge 600 Maschinentisch L1 = 780 mm x B1 = 600 mm
Sie finden passende Werkzeuge im Bereich Werkzeuge / Service.
Wir halten stets ein umfangreiches Sortiment an Zubehör, Werkzeugen und Ausrüstung für Sie bereit.
Nutwerkzeuge / Nutenziehmesser in Original-Qualität für Ihre FRÖMAG-Maschine.
Zubehör Teilapparate

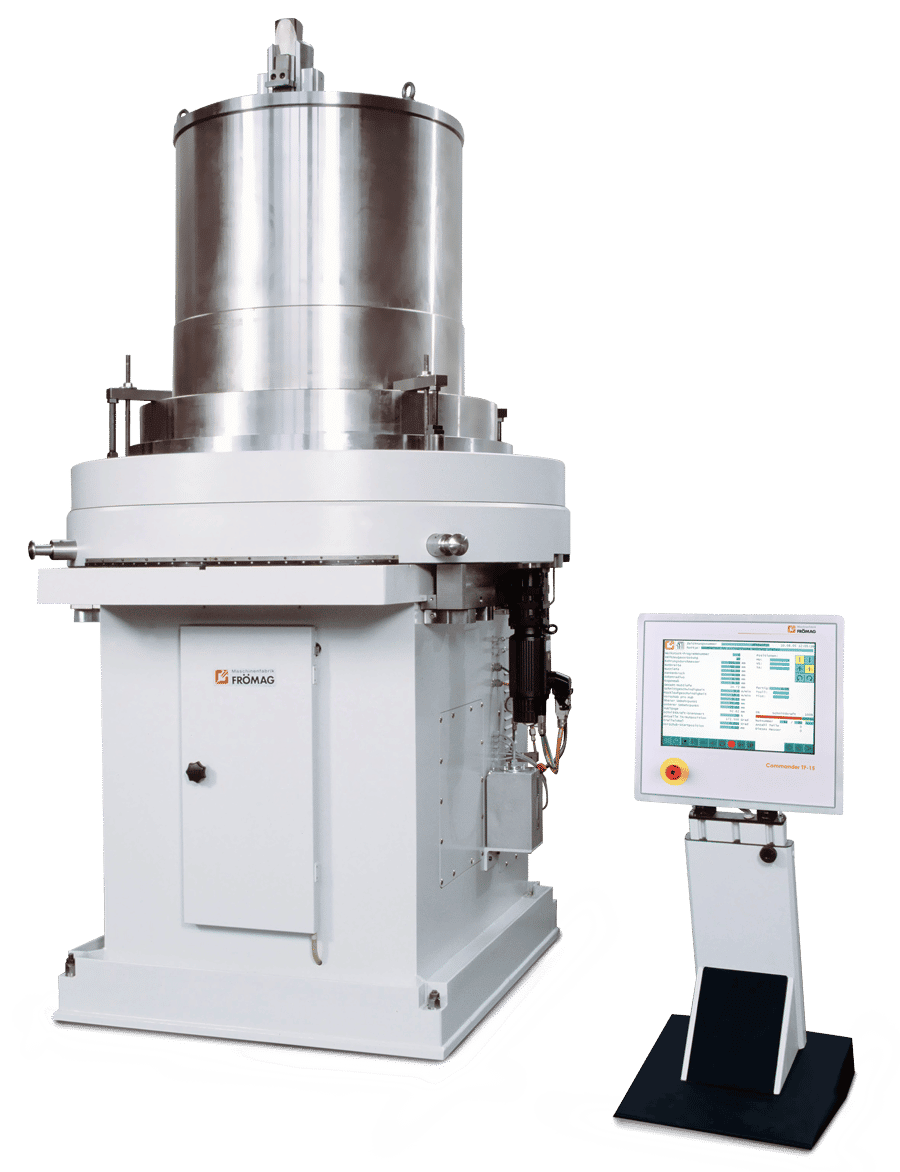

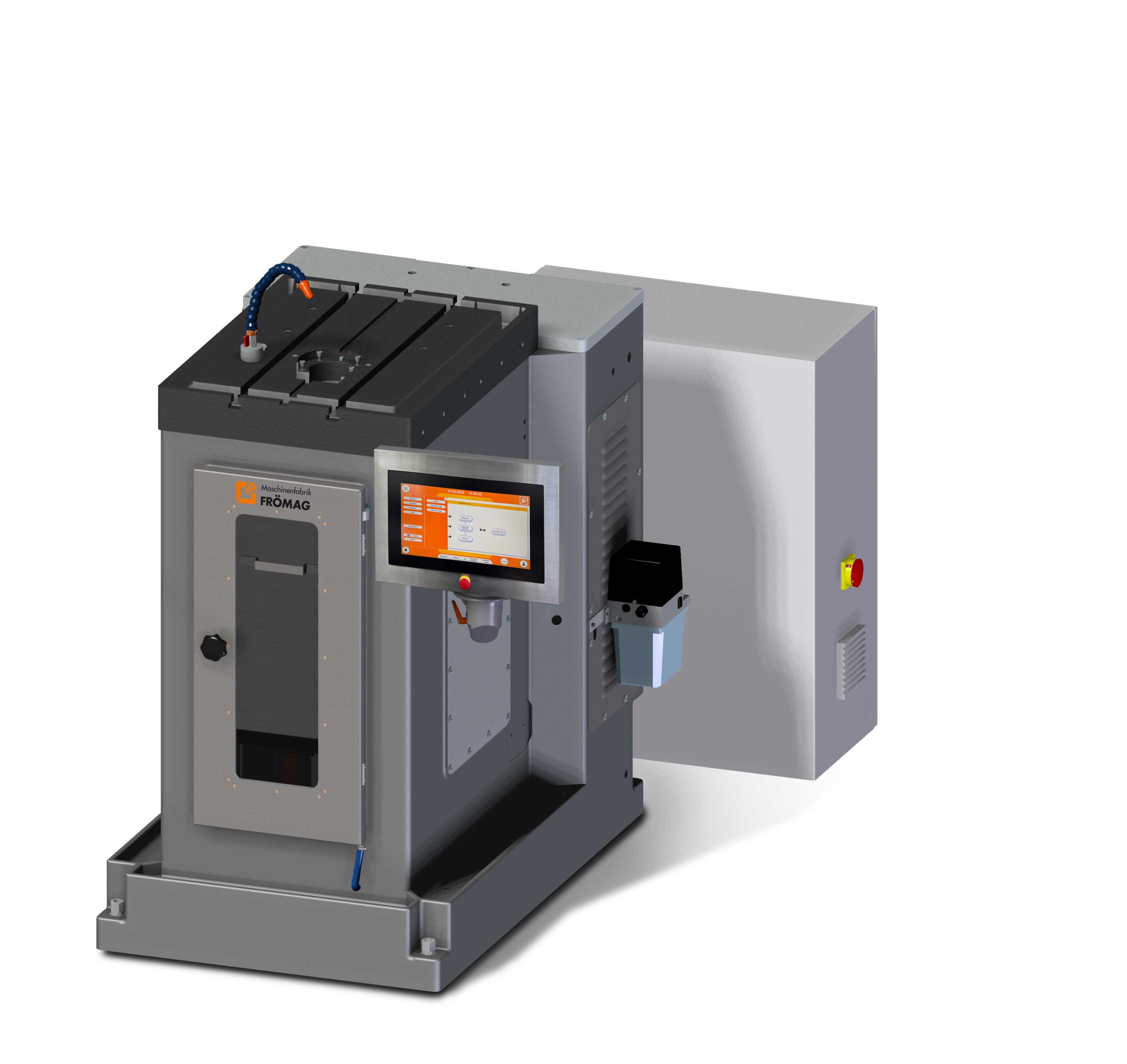

Typ »Rapida CNCE«
Typ CNCE-70

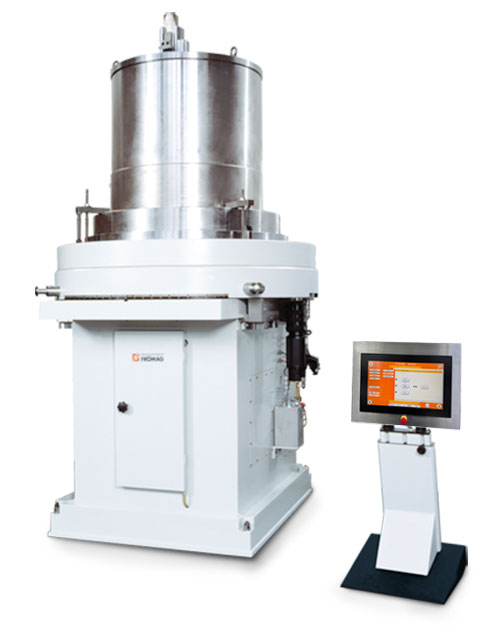

Typ CNCE-125
Identisch wie Rapida E, mit zusätzlich folgenden Merkmalen:
- Intuitive APC-Steuerung mit 15″ Touch Screen
- Konturnuten frei programmierbar
- Drallnuten
- Werkzeugabsenkung
- Anschnitterkennung, kein Ankratzen, kein manuelles Messen, keine zusätzlichen Eingaben in die Steuerung erforderlich
- Schnelles und einfaches Rüsten
Vorteil des FRÖMAG-Spannsystem: Variable Einstellung der Ausrüstung in der Höhe um auf eine Vielfalt von Werkstücken flexibel reagieren zu können.
Optionen:
- Automatisierung
- Verkettung
- Spannbrücken
- Teilapparate
Kontaktieren Sie uns für weitere Informationen.
| CNCE 70 | CNCE 100 | CNCE 125 | CNCE 150/200 | |
| Nutbreite (mm) | 2 – 70 | 2 – 100 | 2 – 125 | 6 – 150 6 – 200 |
| Nutlänge (mm) NL | 600/750/1000 1250/1500 |
600/750/1000 1250/1500 |
600/750/1000 1250/1500 |
1000/1250/1500/ 1800/2000 |
| Bohrungsbereich | 10 – 500 | 10 – 500 | 10 – 500 | 20 – 750 |
| Schnitt- und Rücklaufgeschwindigkeit (m/min) | 0 – 38 | 0 – 38 | 0 – 38 | 0 – 38 |
| Vorschubbereich/Hub (mm) | 0,01 – 2 | 0,01 – 2 | 0,01 – 2 | 0,01 – 2 |
| Tragkraft (kN) | 300 | 350 | 350 | 400 |
|
Maschinenabmessungen H
|
1290 1285 810 |
1290 1285 810 |
1290 1285 810 |
1305 2135 1115 |
| Maschinentisch L1 x B1 (mm) | 800 x 600 | 800 x 600 | 800 x 600 | 2100 x 900 |
Bei Einsatz von Teilapparaten ab TA 680 ändern sich die Maschinentischabstimmungen
| Nutlänge | Fundamenttiefe |
| 70/750/1000 | 745/995 |
| 100/125/600 | 595 |
| 750 | 745 |
| 1000 | 995 |
| 1250 | 1245 |
| 1500 | 1495 |
| 150/200/1800 | 2650 |
| 150/200/2000 | 2850 |
Alle Angaben in mm
Sie finden passende Werkzeuge im Bereich Werkzeuge / Service.
Wir halten stets ein umfangreiches Sortiment an Zubehör, Werkzeugen und Ausrüstung für Sie bereit.
Nutwerkzeuge / Nutenziehmesser in Original-Qualität für Ihre FRÖMAG-Maschine.
Zubehör Teilapparate
FRÖMAG Räummaschinen
Typ FSR
Typ FSR – MZ
Typ FTR

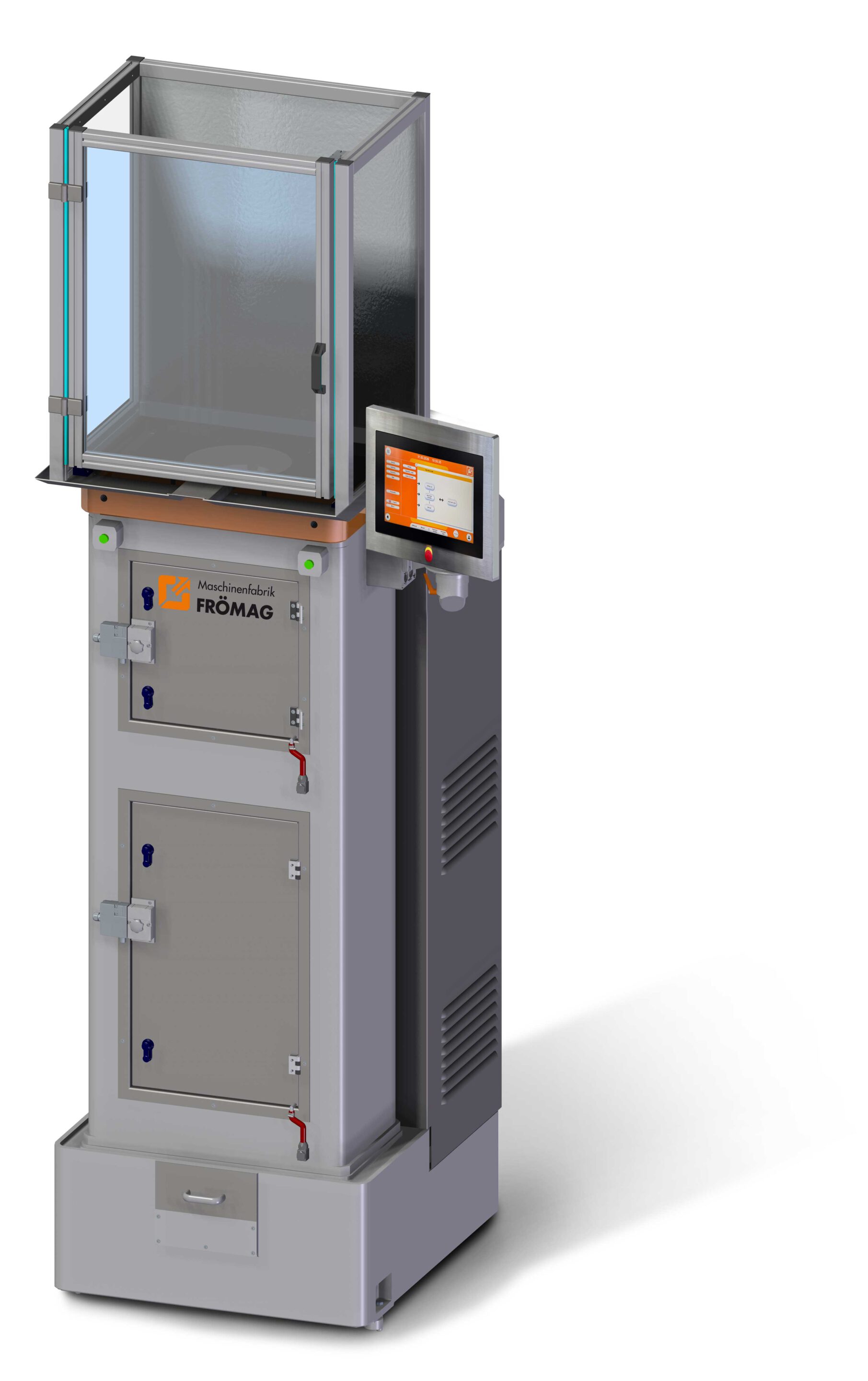

FRÖMAG elektromechanisch angetriebene Innen-Senkrecht-Räummaschinen FSR gewährleisten aufgrund ihrer speziellen Konstruktionsmerkmale Wirtschaftlichkeit und Effizienz. Die Zugbrücke der Maschine ist so ausgelegt, dass Räumwerkzeughalter nach unterschiedlichsten Normen aufgenommen werden können. Die eingesetzten Kugelumlaufspindeln für den Antrieb der Zugbrücke sowie die zusätzlich gehärteten und geschliffenen Rundführungen bewirken in Verbindung mit den regelbaren Drehstrommotoren eine hohe Laufruhe der Maschine. Zubehör wie Zubringer, Beilagensteuerung, Verschiebetische etc. erleichtern die Maschinenbedienung und ermöglichen auch die Automatisierung und Einbindung in Verkettungssysteme.
Die Merkmale in der Übersicht:
- leistungsfähig
- wirtschaftlich
- platzsparend
- vielseitig
- vollautomatisiert einsetzbar
Optionen:
- Automatisierung
- Verkettung

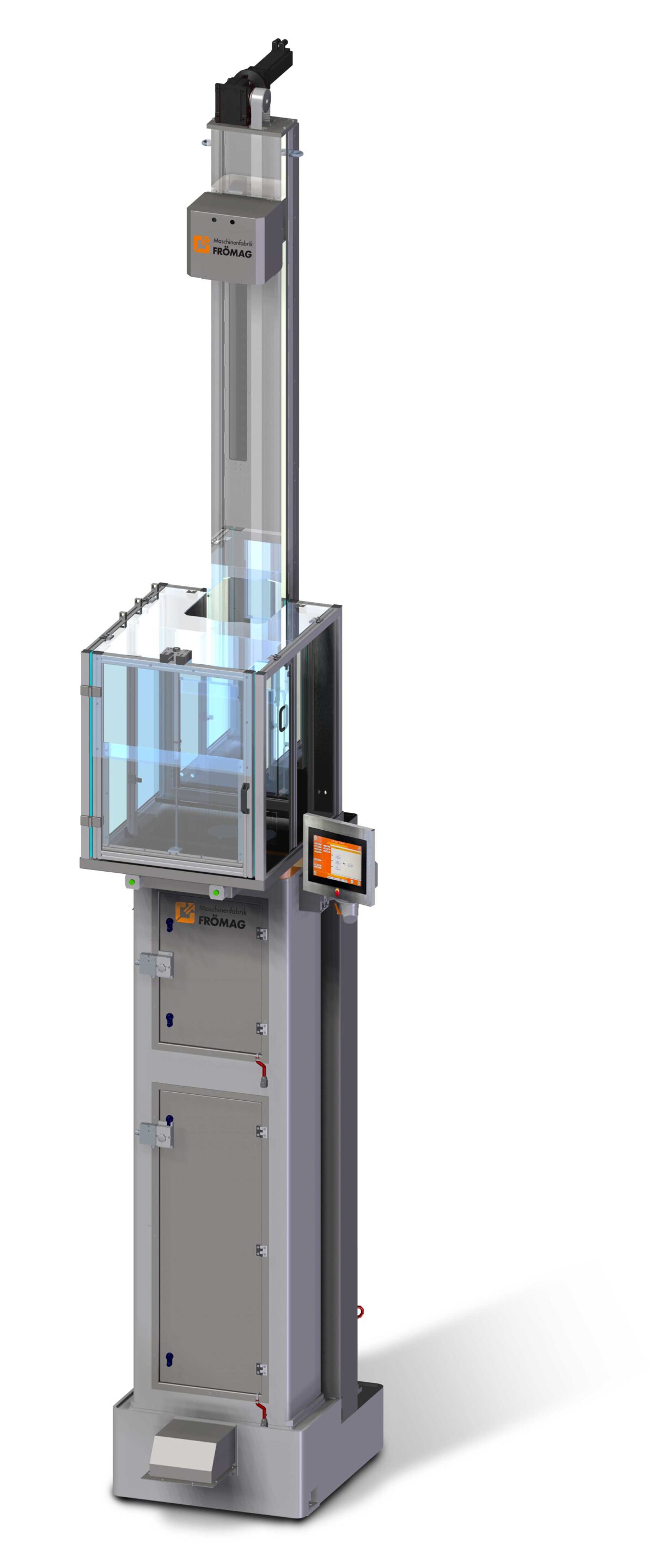

| Maschinen-Type | Hub (mm) | Zugkraft (KN) | Antriebsleistung | Höhe der Maschine FSR H1 (mm) | mit Werkzeugzubringer MZ H2 (mm) | Grundfläche der Maschine B x L (mm) |
| FSR 6-800RST FSR 6-1000 RST FSR 6-1250RST |
800 1000 1250 |
60KN (6t) | 9,2KW | 1570 1770 2020 |
3450 3950 4450 |
900 x 1040 |
| FSR 9-1000RST FSR 9-1250RST FSR 9-1500RST |
1000 1250 1500 |
90KN (9t) | 18,5KW | 1770 2020 2470 |
3950 4770 5270 |
900 x 1040 |
| FSR 18-1000RST FSR 18-10250RST FSR 18-1500RST FSR 18-2000RST |
1000 1250 1500 2000 |
180KN (18t) | 37KW | 1970 2220 2470 3070 |
4270 4770 5270 6470 |
900 x 1040 |
| FSR 28-1250RST FSR 28-1500RST FSR 28-1750RST FSR 28-2000RST |
1250 1500 1750 2000 |
280KN (28t) | 55KW | 2515 2765 3015 3265 |
5280 5780 6280 6780 |
1320 x 1410 |
Angaben der Grundfläche jeweils ohne Schaltschrank und zusätzlichen Ölbehälter

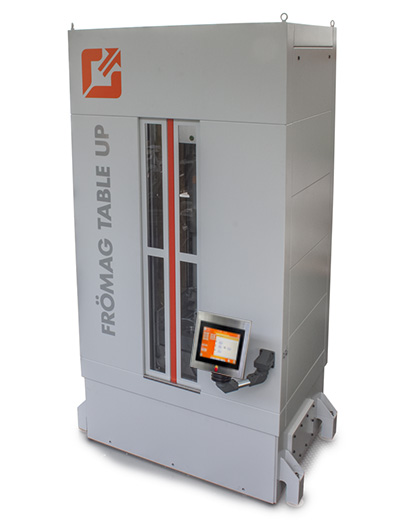

Im Gegensatz zu konventionellen Räummaschinen wird das zu bearbeitende Werkstück bei der Hubtischräummaschine relativ zum feststehenden Werkzeug bewegt.
FRÖMAG elektromechanisch angetriebene Hubtisch-Räummaschinen des Typs FTR gewährleisten auf den vorher beschriebenen Merkmalen Wirtschaftlichkeit und Effizienz. Aufgrund der ergonomischen Bauweise können die Maschinen ebenerdig ohne Fundamentgrube aufgestellt und ohne zusätzliche Podeste manuell bedient werden. Sie können als Stand-Alone Maschinen mit manueller oder automatischer Beschickung aufgestellt werden, eignen sich aber auch zur Integration in Bearbeitungszellen mit Handlinggeräten und Robotern.
Die Merkmale in der Übersicht:
- ebenerdig aufstellbar
- ergonomische Bedienhöhe
- energieeffizient
- platzsparend
- wirtschaftlich
- leistungsfähig
- vollautomatisiert einsetzbar
Optionen:
- Automatisierung
- Verkettung
–S1 für seitliche Beladung zusätzlich zur Vordertür (für Bediener/Einrichter)
–S2 für beidseitige Beladung für Fertigungszelle zusätzlich zur Vordertür (für Bediener/Einrichter)
| Maschinen-Type | Hub (mm) | Zugkraft (KN) | Bedienhöhe (T) | Höhe der Maschine FSR H | Grundfläche der Maschine (BxL) | OPTION-S Grundfläche der Maschine (BxL) |
| FTR6-1000PPC/APC FTR6-1250PPC/APC |
1000 1250 |
60kN (6t) | ca. 920 mm | 2900 mm 3200 mm |
1800 x 1200 mm | 1800 x 1800 mm |
| FTR9-1000PPC/APC FTR9-1250PPC/APC FTR9-1500PPC/APC |
1000 1250 1500 |
90kN (9t) | ca. 920 mm | 2900 mm 3200 mm 3800 mm |
1800 x 1200 mm | 1800 x 1200 mm |
| FTR10-1500PPC/APC FTR10-2000PPC/APC |
1500 2000 |
100kN (10t) | ca. 920 mm | 3800 mm 4600 mm |
2100 x 1200 mm | 2100 x 1800 mm |
| FTR20-1500PPC/APC FTR20-2000PPC/APC |
1500 2000 |
200kN (20t) | ca. 920 mm | 3800 mm 4600 mm |
2100 x 1200 mm | 2100 x 1800 mm |
| FTR30-2000PPC/APC | 2000 | 300kN (30t) | ca. 920 mm | 4600 mm | 2100 x 1200 mm | 2100 x 1800 mm |
PPC-Steuerung für Basismaschine · Weitere Hublängen sind auf Anfrage gemäß Anforderungen möglich.
Option seitliche Beladung S1R (für rechts) · Option seitliche Beladung S1L (für links) · Option APC – APC-S2 für Fertigungszelle
Technische Änderungen vorbehalten.
Sondermaschinen

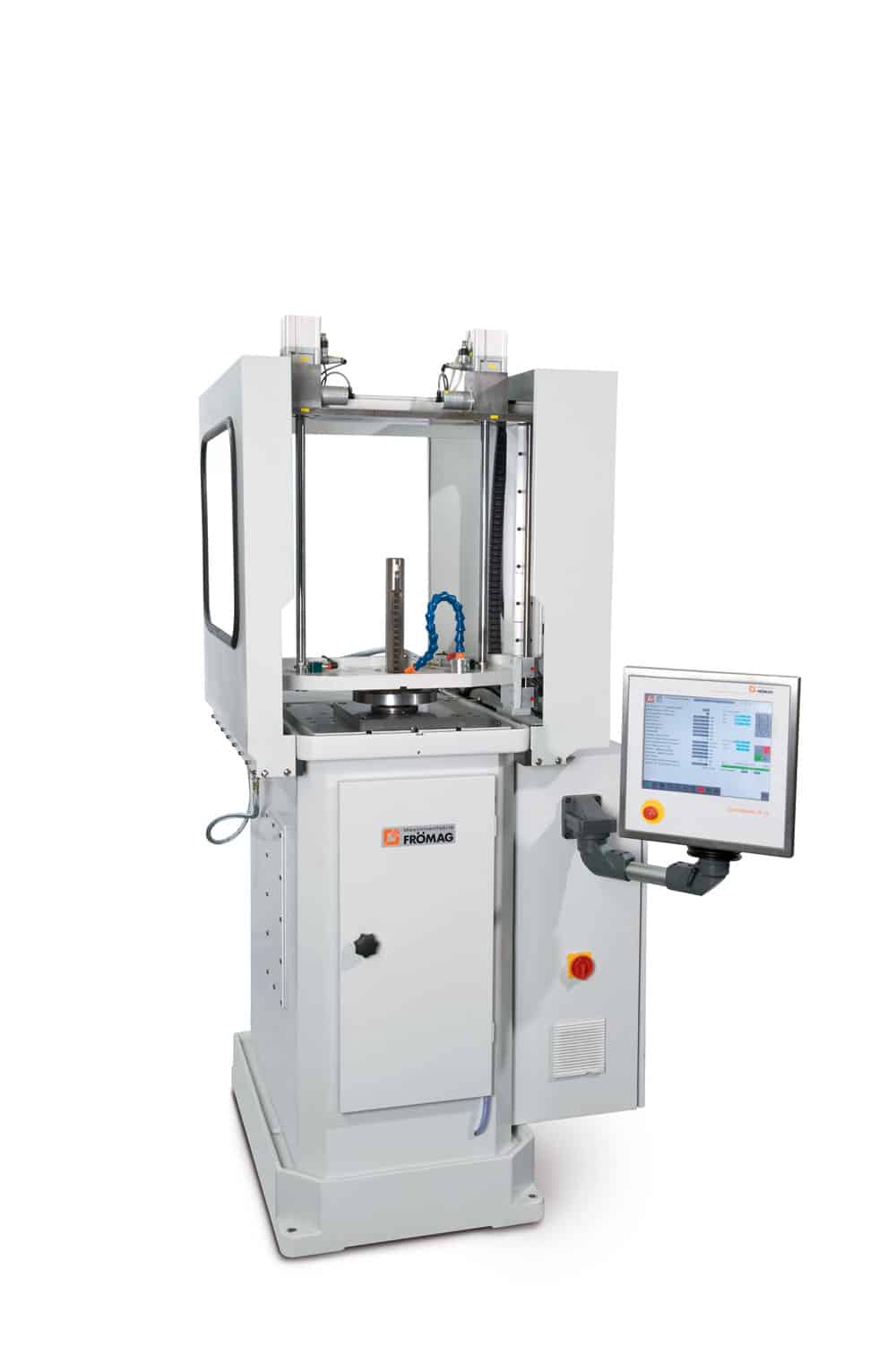

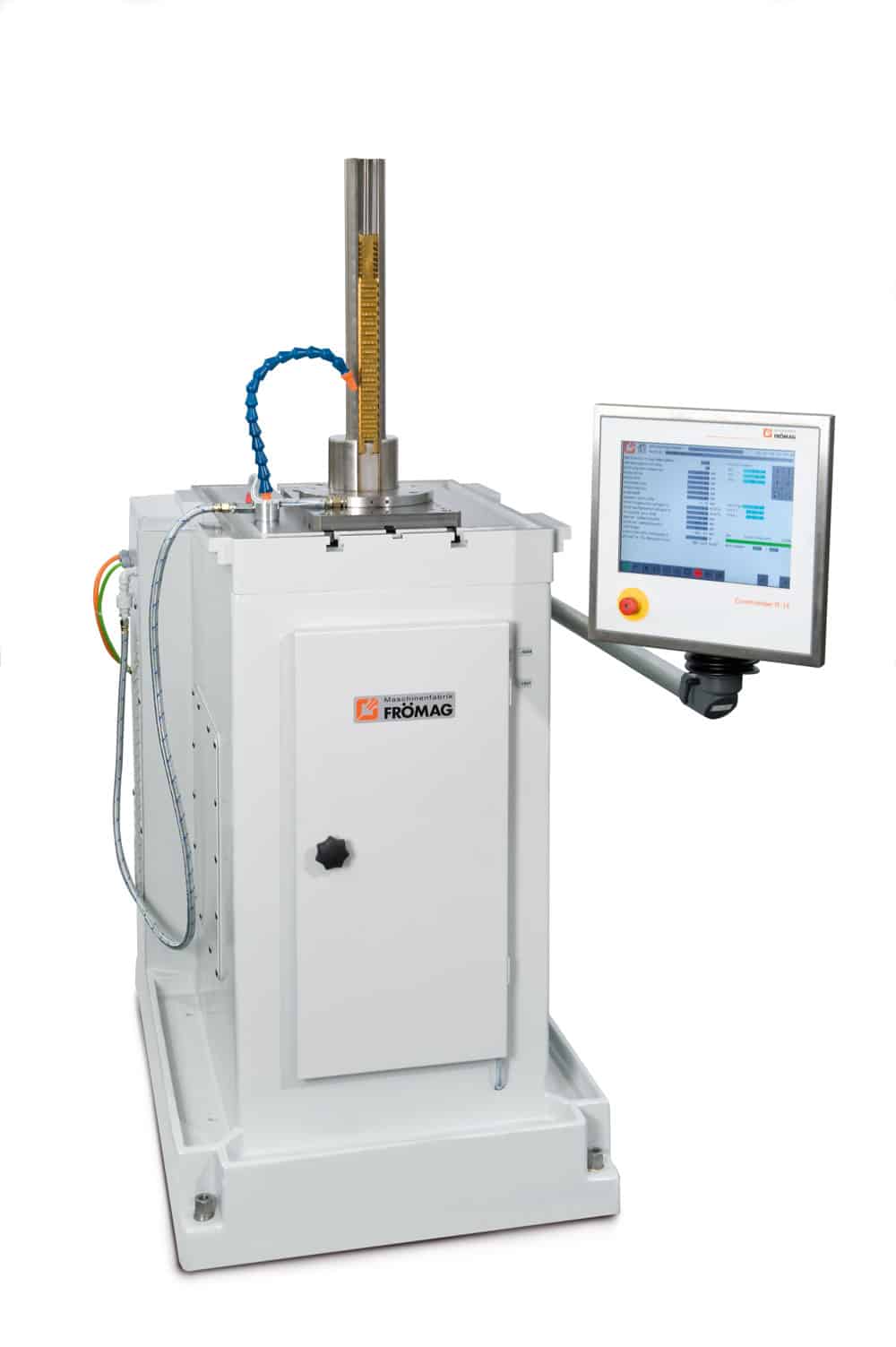

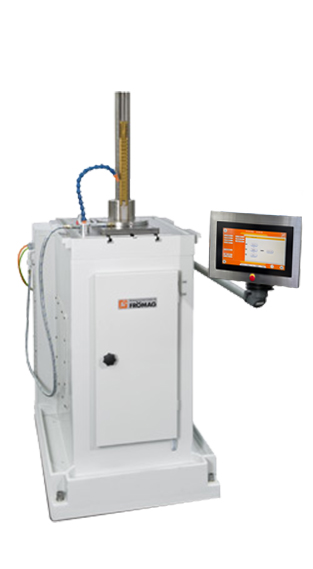

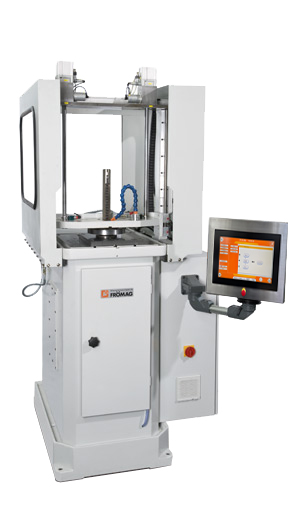

Die Maschinenfabrik FRÖMAG bietet mit einer Neuentwicklung ein wirtschaftliches Räumverfahren an, das mit kurzen Räumwerkzeugen in mehreren Hüben auf einer Kurzhubräummaschine durchgeführt werden kann.
Das Kurzhubräumen ist patentrechtlich geschützt.
Die Merkmale im Überblick:
- Der Räumvorgang als solcher erfolgt vollautomatisch
- Aufwendige Einrichtvorgänge und die damit verbundenen Einrichtzeiten entfallen
- Erhebliche Platzeinsparung (Räumwerkzeug um Faktor 4-5 kürzer als Standardräumwerkzeuge)
- Die Schneideelemente werden ausschließlich aus hochwertigem PM-Material gefertigt (Standzeiterhöhung)
- Die Steifigkeit des elektromechanischen Antriebes der FRÖMAG Kurzhubräummaschine gewährleistet gute Oberflächenqualitäten der bearbeiteten Nuten
- Hohe Räumgeschwindigkeit und schneller Rücklauf bedeuten hohe Produktivität und Reduzierung von Stückkosten
- Die Maschinenbedienung erfolgt im klartextgeführten Dialogbetrieb. Das Bedienpersonal wird mit einem übersichtlichen Menü durch das Programm geführt und benötigt weder Computer- noch spezielle Programmierkentnisse.
| 4-600-APC | 7-600-APC | 7-750-APC | |
| Nutbreite (mm) | 32 | 50 | 70 |
| Hublänge / Nutlänge (mm) | 425/200 | 600/200 | 750/200 |
| Bohrungsbereich | 10 – 130 | 10 – 230 | 10 – 350 |
| Schnitt- und Rücklaufgeschwindigkeit (m/min) | 0–10/20 | 0–10/20 | 0–10/20 |
| Antriebsleistung des Hauptmotors (kW) | 15 | 22 | 22 |
| Vorschubbereich/Hub (mm) | abhängig vom Räumwerkzeug | abhängig vom Räumwerkzeug | abhängig vom Räumwerkzeug |
| Tragkraft (kN) | 300 | 350 | 350 |
|
Maschinenabmessungen
|
1290 1285 810 – |
1290 1285 810 595 |
1290 1285 810 745 |
| Maschinentisch L1 x B1 (mm) | 800 x 600 | 800 x 600 | 800 x 600 |
FT nur bei Hublängen ab 600 mm
Die Werkzeuge werden kundenspezifisch angefertigt.

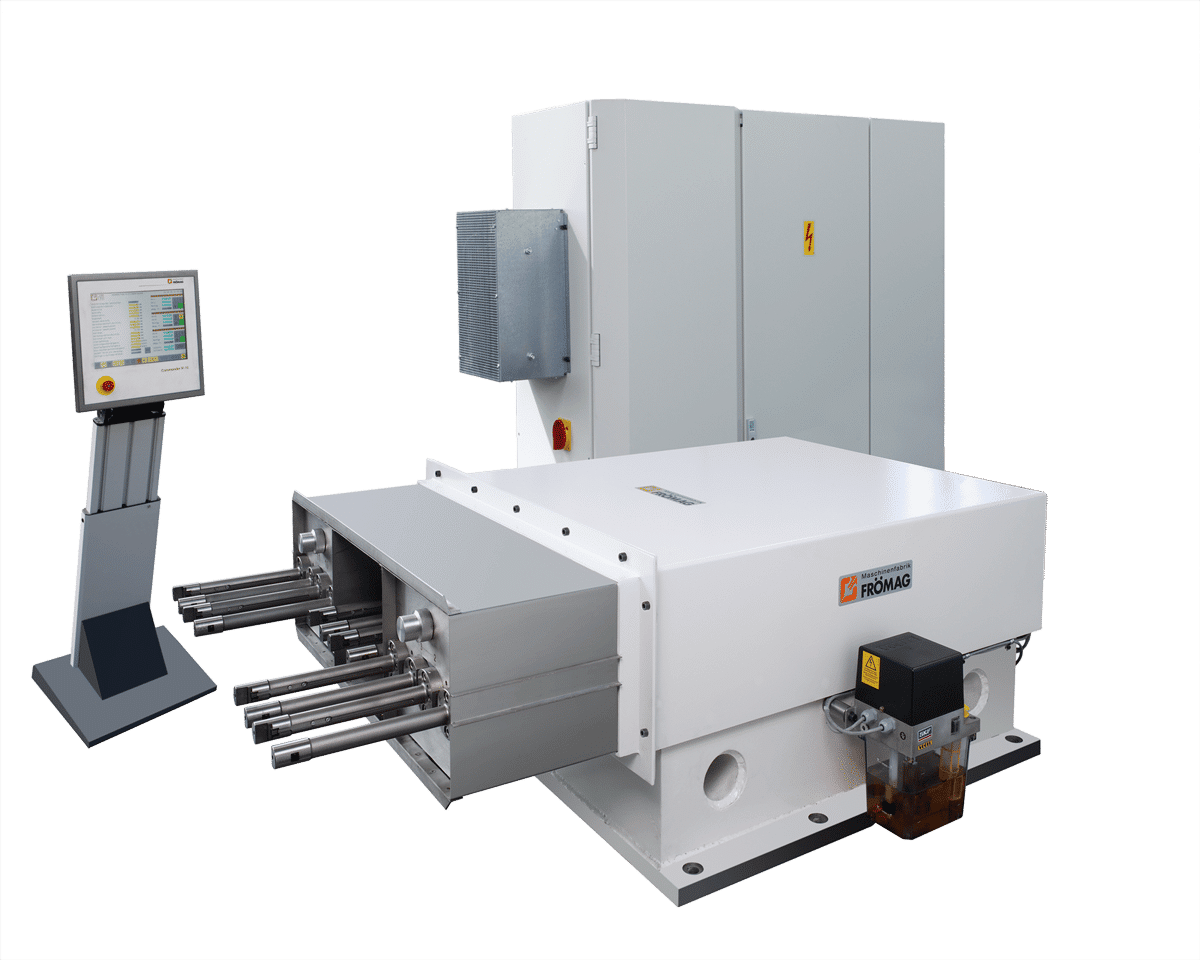

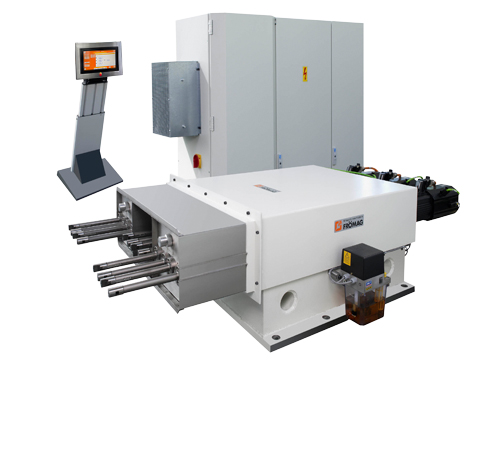

Elektromechanische Waagerecht –Stoßmaschine zur Bearbeitung von Zylinderkurbelgehäusen.

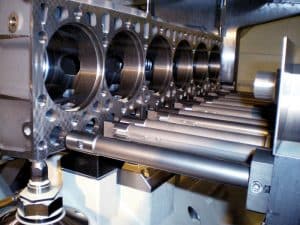

Diese Maschinenbaureihe wird vorzugsweise in Transferstraßen für die Einbringung von Stößelnuten in Zylinderkurbelgehäusen mit maximal zwölf gleichzeitig arbeitenden Stoßwerkzeugen für Vier- bzw. Sechszylindergehäuse eingesetzt.
Diese Maschinen werden nach kundenspezifischen Anforderungen konzipiert und gefertigt.
Das Aggregat besteht im Wesentlichen aus drei Stoßeinheiten mit jeweils vier Werkzeugen.
Bei der Bearbeitung eines Sechszylindergehäuses befinden sich alle zwölf Stößel in einer oszillierenden
axialen Hubbewegung. Für der Bearbeitung eines Vierzylinderblockes ist es möglich, ein Aggregat
stillzusetzen, so dass nur acht Stößel gleichzeitig arbeiten.
Diese Maschinenbaureihe ist besonders geeignet für:
- Einsatz in Transferstraßen
- Bearbeitung von Motorblöcken
- kundenspezifische Anforderungen
FRÖMAG Gebrauchtmaschinen
Überholte und gewartete Gebrauchtmaschinen in einwandfreier Qualität direkt vom Hersteller. Informationen finden Sie in unserer Gebraucht-Rubrik.
